リヤアンカーのつづきです。

諸事情でパーツが入手しづらくなってます。絶対使うもの以外在庫持たないようにしてたんですがパーツ足らなくて作業がちょくちょく止まります。これからは在庫増やす方向で

実はいろいろ加工ミスってるのですがどうにか合わせてますｗｗｗ

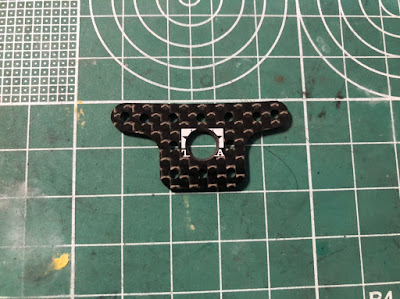

1.Tシャツカーボンの加工

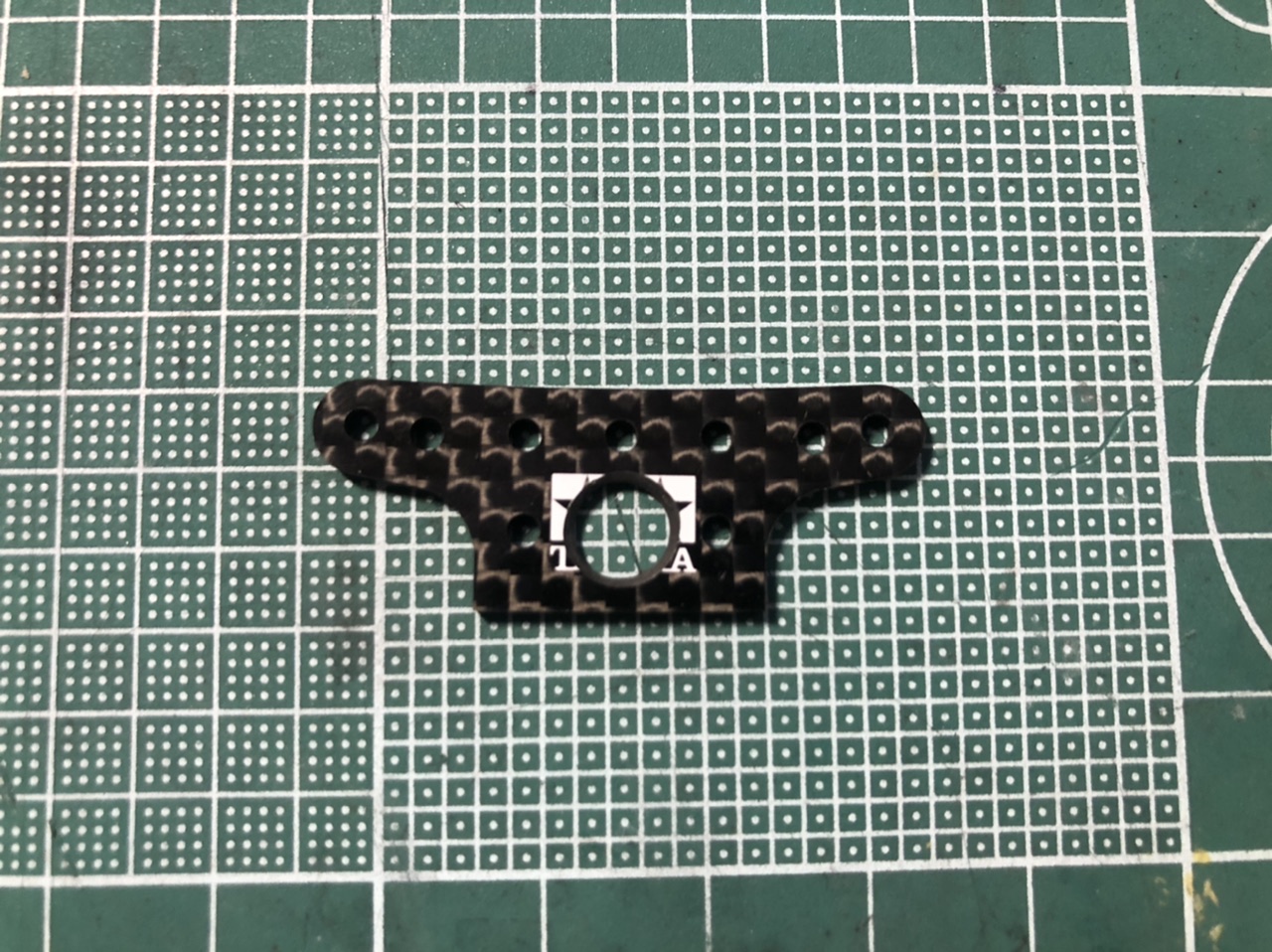

 アンカーの重要部品です。代替中央に6ｍｍの孔をあけた後、余計な部分をカットします。

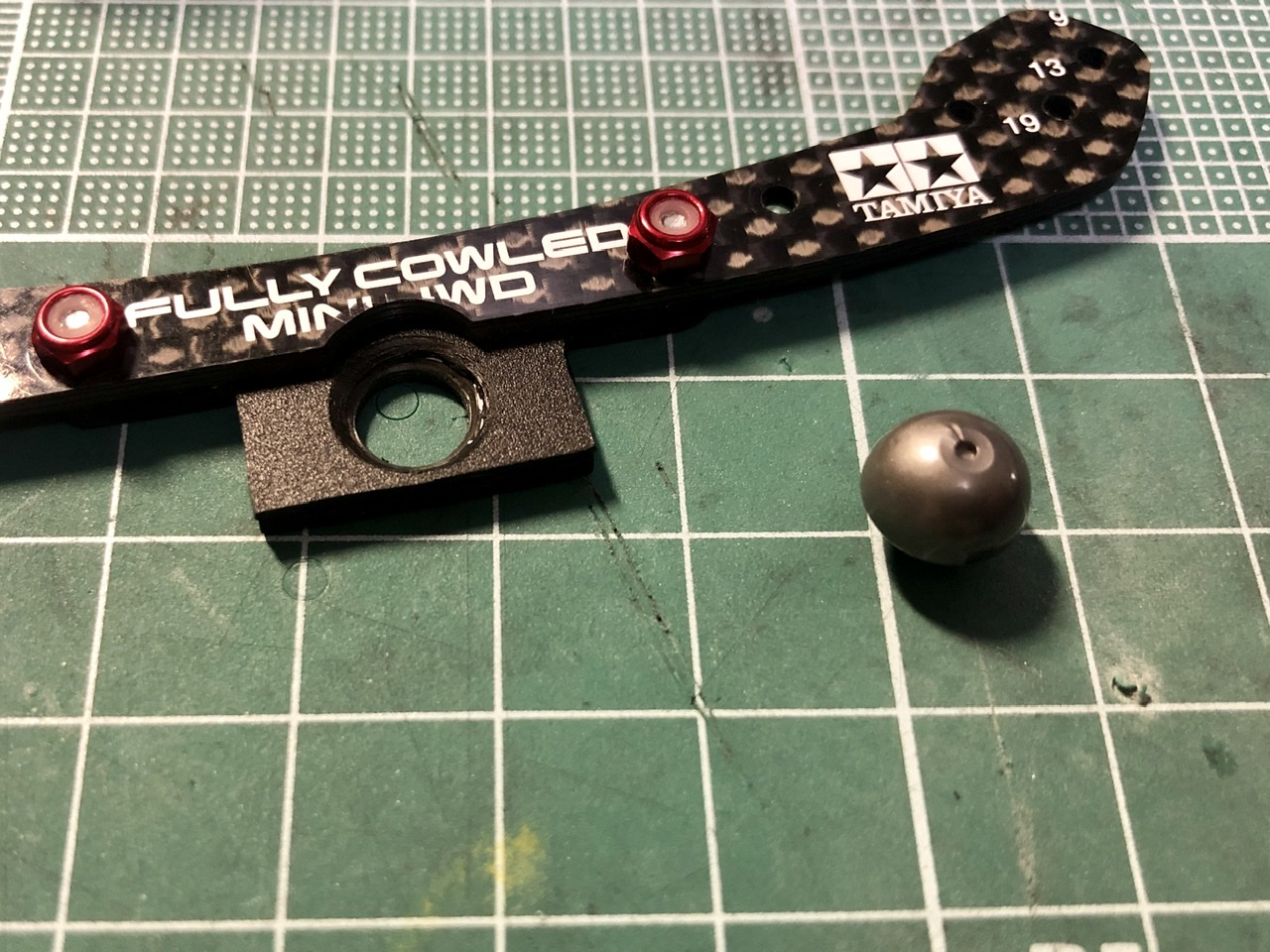

2.キャッチャーの加工

Ｔシャツカーボンの上にのっけるキャッチャーを切り出します。両面テープでカーボンを貼り付けてはみ出したところをデザインナイフでカットしていきます。

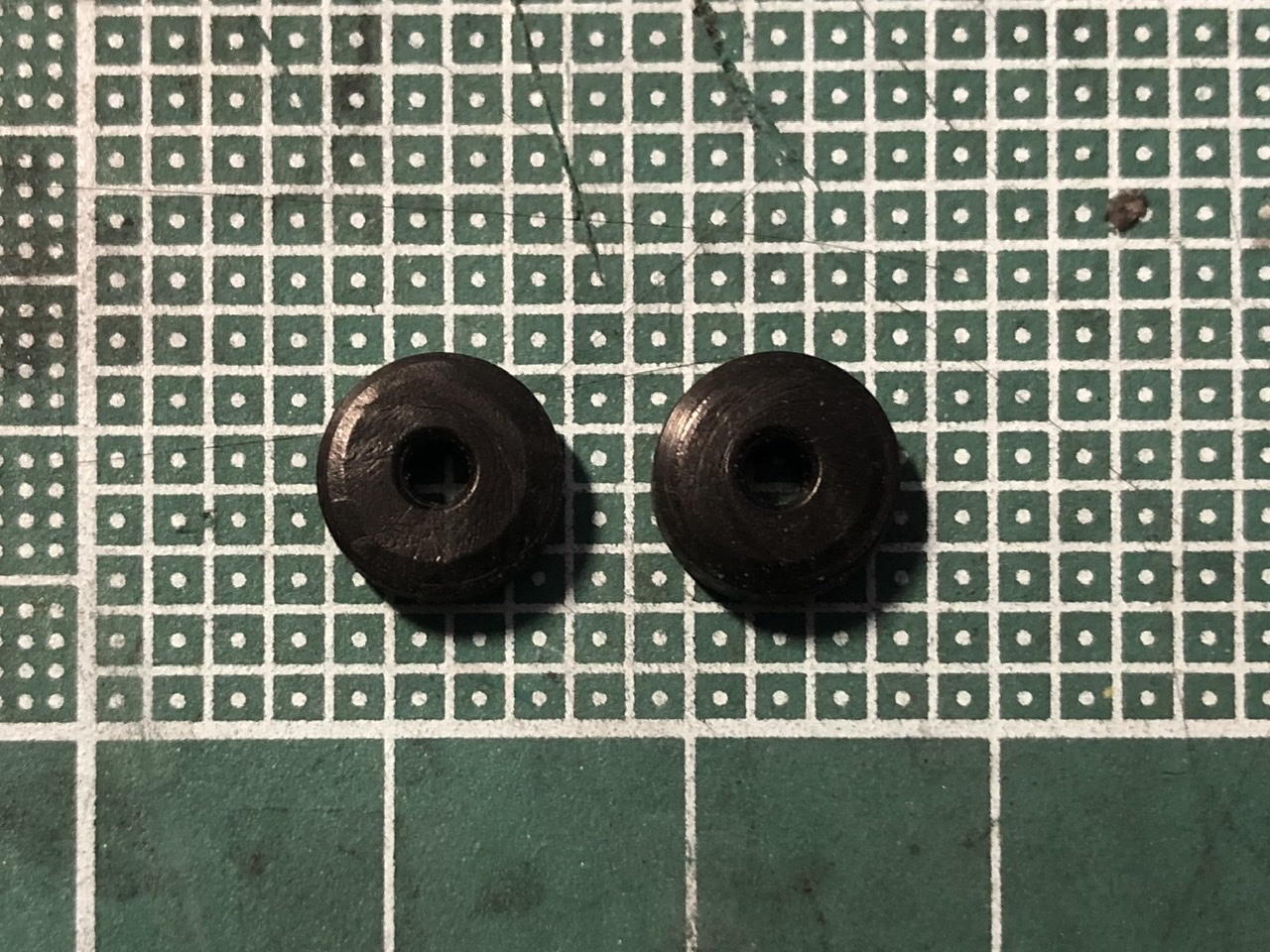

3.軸とキノコ

30mmのキャップスクリューをカットして軸にします。ネジ山がない分スタビで作ったキノコがスムーズに動きます。

4.その他の加工

そのほか必要なものを加工していきます。以前は830を使っていましたがスタビを８ｍｍに削りだしたほうが軽いのでそちらを採用。

赤いＦＲＰは補強とオシャレ

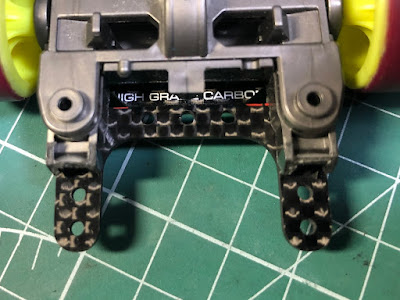

5.組み立て

前回作ったパーツ含めて組み上げていきます。加工したパーツに合わせてシャーシのほうも削っていきます。隙間ができないよう慎重に加工

グリスはエキストラハード相当のＶＧグリスを塗布。スプリングは金バネで柔らかくしてます。

できたできた pic.twitter.com/Tr7iRAOBbr

— まめ (@mamennma) April 24, 2020

次回予告

キャッチャーダンパー
