【自作】10分でできる！？13ｍｍプラリンローラーの作り方

13mmプラリンローラーってなんで無いんでしょうか？

13mmローラー採用するとプラリンローラーの選択肢がなく、セッティングの幅が狭くなるので嫌だなーと採用を見送っていました。

しかし13mmWAは優秀なのでどうしても使いたい。しかしプラリン無いどうすれば・・・

ということで13mmプラリンローラーを自作しました。誰でも簡単とはいきませんが誰かが治具とか作ってくれるでしょうｗｗｗ

1.材料

13ｍｍベアリングローラー　　1つ
15ｍｍスタビ　　１つ

2.13mmベアリングをバラす！

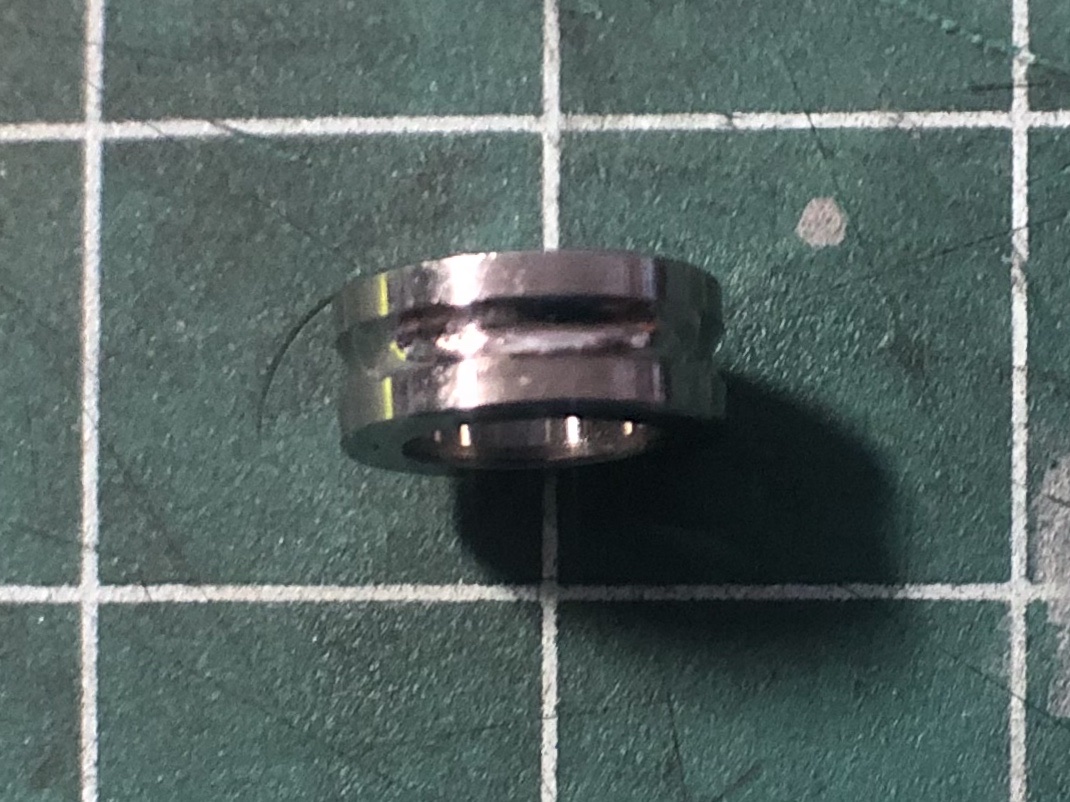

13mmローラーのバラして内輪の部品をとりだします。
シールとリテーナーを外してボールを片側に寄せると簡単に取れます。

金属で内径５mmなら何でもいいと思う。求む最適な部品

3.力技！はんだごて圧入

ふつうならスタビに中心がズレないように穴を慎重にあけ、そこにベアリング圧入するかと思います。自宅の設備だとまずローラーの中心穴の拡張すら困難です。固定治具が必要。しかも精度までとなると私には無理


そんなときに思いついたのがはんだごて圧入。熱加えながら圧入して後で成形すればいいんじゃない？

スタビの素材はPOMなので熱可塑性樹脂なのだ

4.削って成形

半田ごて圧入するとだいたい中心がズレます。これを削って修正していきます。ズレがひどいと修正がきかないのでやり直し

今回は直径13mmにします。

5.520ベアリング圧入

あとは520ベアリングを圧入して完成です。ロックタイトを塗ってから圧入するとベアリング抜けトラブルの防止となります。

6.まとめ

半田ごてとリューターで13mmプラリンが自作できました。加工自体は慣れると10分くらい。

重さは特に軽くもなく重くもなく。13ｍｍベアリングの内輪がちょっと厚いので、最適な素材が見つかればもっと軽くできるかも
