以前の記事で自作13mmプラリンローラーの作り方を紹介しました
前記事： 10分でできる！？13ｍｍプラリンローラーの作り方
これでプラリンローラーを量産できるぜ！・・・と思いきやそうは問屋が卸さん
記事の中でも書いたのですが私の”半田ごて熱圧入”のやり方ではどうしても歩留まりが悪いんです。だいたい3回に1回成功すればいいほうですｗｗｗ
前の記事で治具ができたらいいなみたいな〆を書いたんですが、1年後になんと専用治具が誕生したんですｗｗｗ願いが叶った！（万歳
【新商品】
— P!MODEL LABO (@p_modellabo3249) August 4, 2021
ARAHI.jig
A03「ヒートインサーター」の販売を
本日21：00より開始いたします。
初回ロット40個限定
数に限りがございますのでご了承ください。#mini4wd #ミニ四駆 #Pラボ #PMODELLABO #p_modellabo #ARAHIjig pic.twitter.com/k7AZIJanzu
ということで今回は専用治具を使った誰でもできる自作プラリンローラーの作り方の紹介です
このページではテキストでも内容をご紹介していますが、動画でもご紹介していますのでお時間ある方はぜひご覧ください。
材料
・大径スタビヘッドセット（17mm) or スタビ15mm
・旧13mmベアリングローラー
・520ベアリング
スタビセットは17mmでも15mmでも大丈夫です。狙いの外径より少し大きいやつにしましょう
ベアリングは内径Φ5ならなんでも良さそうですが、旧13mmの内輪が形状的にベスト
タミヤ グレードアップパーツシリーズ No.436 GP.436 大径スタビヘッドセット (17mm) 15436
治具・工具
・ヒートインサーター
販売：P！MODELLLABO A03OP01 ヒートインサーター【ARAHI.jig製】
・ローラースタンド
販売：P！MODELLLABO A03 ローラースタンド【ARAHI.jig製】

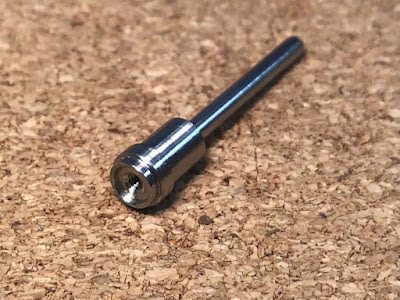

・2mmネジ穴ビット
販売:SIG.WORKS 2mmネジ穴ビット(アルミローラー用)

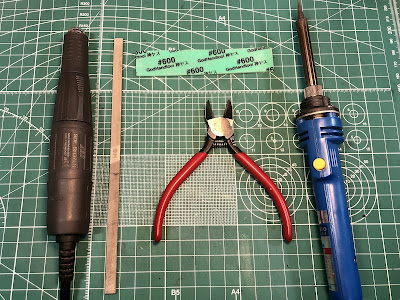

・半田ごて
・リューター
・ニッパー
・ヤスリ（平ヤスリとスポンジヤスリ）
作り方
１.ベアリングをばらす
ベアリングの内輪のみ使うのでバラします。シールとリテーナーをはずして玉を片側へ寄せると外せます。
2.スタビの数字を削る
これはちょっとしたコツなんですが、スタビに書いてある数字の刻印を削るとまっすぐ圧入できます。平刃のカッターで削り落としましょう
3.治具にセットし加熱

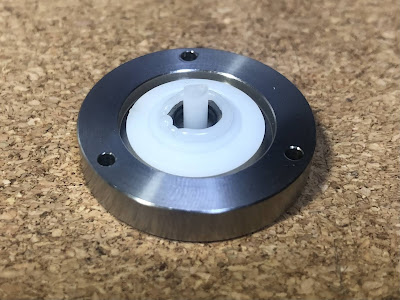

ローラースタンドの中央にスタビをセットしてずれないようにヒートインサーターで蓋をします。
中央の穴に半田ごて先を挿入して加熱を開始します。だいたい10分くらい。転倒防止用のスタンドがあると放置できるので楽です。とはいいつつも目を離さないように注意
途中プラが溶けてガスがでるので十分換気しましょう。刺激臭がします。
4.冷却し、取り外し
加熱が終わったら半田ごてをはずして冷却します。冷却の際は急がないことが重要。焦って取り外すとプラが固まる前で変形したり、やけどしますｗｗ動かさずに風を当てるのが吉
十分冷えたら取り外していきます。
5.成形
取り外したらはみ出したプラをニッパーなどで取り除きます。

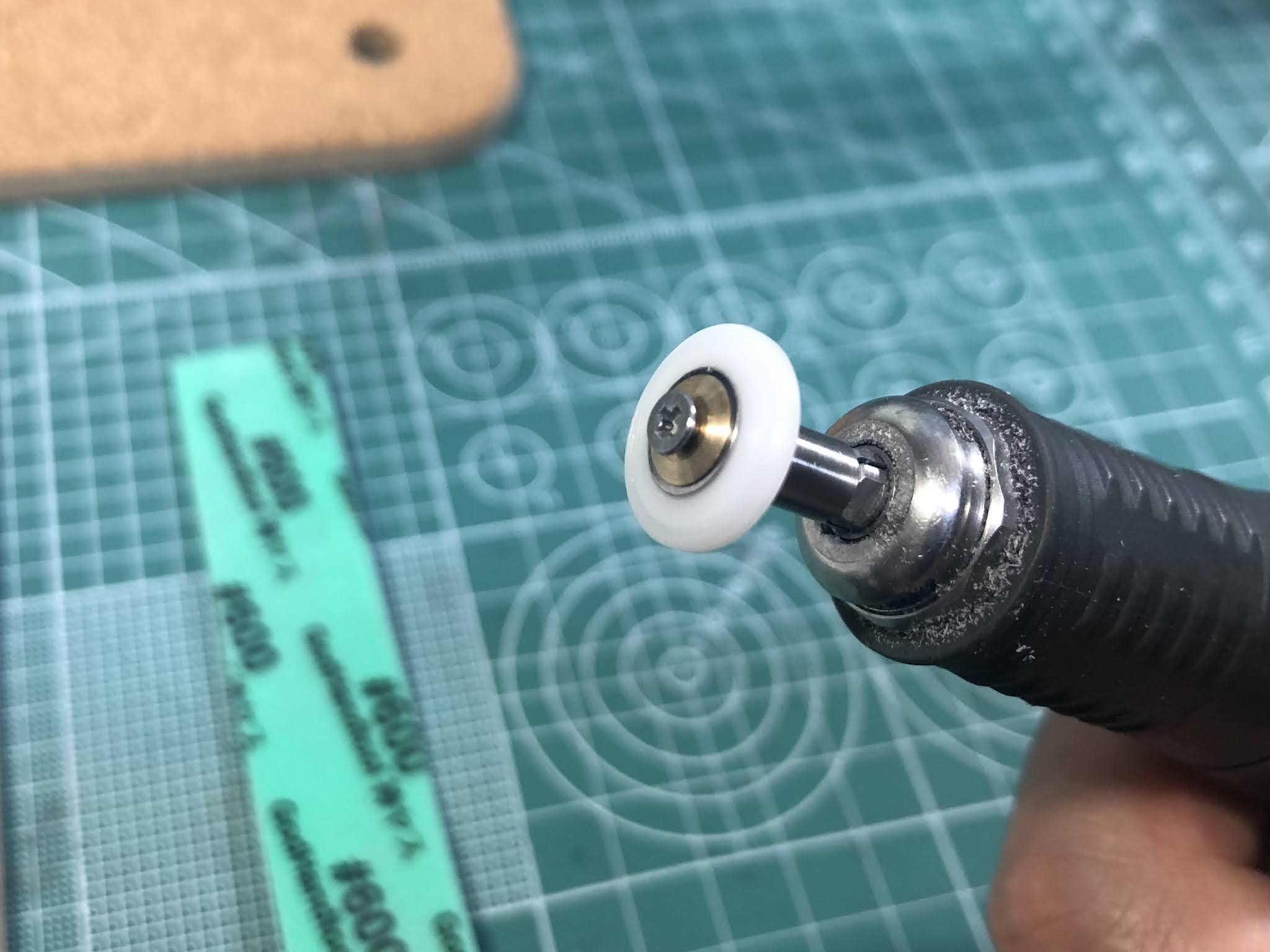

2mmねじ穴ビットにセットしたらリューターでくわえて成形します。好みの外径にしましょう。
6.520ベアリングを圧入
最後に520ベアリングを圧入して完成です。ロックタイトを塗布すると520ベアリングが抜けにくくなります。
まとめ

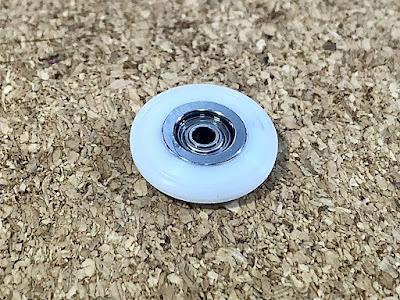

治具を使うことで誰でもプラリンローラーが作れるようになりました。作業時間は熱圧入と成形で一個30分程度と少しかかりますが失敗がほぼなくなりました。練習で１，２個やればだれでもいけると思います。
13mmプラリンローラーはセッティングに幅がでてコースによってはタイムに差がでるので需要は日に日に増しています。タミヤからプラリンがでるまではレッツ自作ローラー
